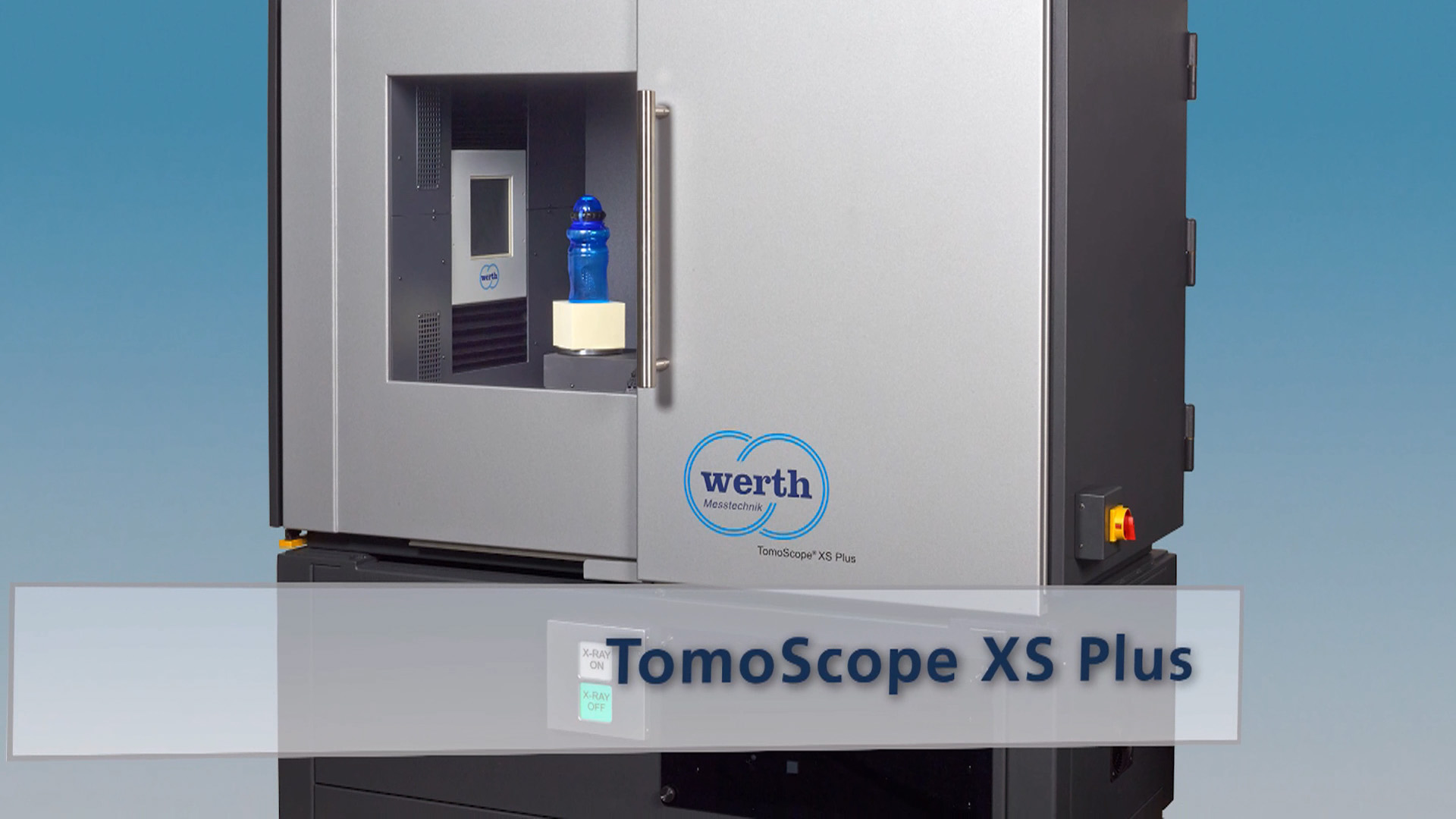

TomoScope® XS Plus

Tomografia computerizzata industriale (CT) per la misurazione di pezzi di medie dimensioni

Vantaggi

Il TomoScope® XS Plus (modello di utilità) consente di misurazione misurare pezzi più grandi e oggetti più piccoli con risoluzione tempi di misura elevati o ridotti. Volumi completi di pezzi sono disponibili come risultato della misurazione con risoluzione regolazione quasi arbitraria in tutti gli assi coordinati (fino a 60 miliardi di voxel). Le aree di applicazione comprendono le misure 3D, ad esempio, di connettori, alloggiamenti e coperture in plastica, pezzi stampati in 3D, imballaggi, bottiglie in PET e preforme.

Per guardare questo video, accettare "Altro" nelle impostazioni. Più vantaggi

Grazie alla tubo di trasmissione – prima volta in design monoblocco –, si ottiene una punto di bruciatura piccola anche ad alta potenza del tubo, in modo che le misure possano essere eseguite 5 volte più velocemente rispetto ai dispositivi CT convenzionali con alta risoluzione
La sorgente di raggi X combina i vantaggi dei tubi a raggi X microfocus chiusi e aperti.
I tempi di inattività e costi operativi sono ridotti al minimo
Come per le macchine di misura a coordinate convenzionali, il ciclo di manutenzione per l'intero dispositivo è di un solo anno
Sub-voxelizzazione locale per ridurre i tempi di deviazione di sondaggio
OnTheFly tomografia e ricostruzione in tempo reale consentono misure rapide
Corrisponde nella progettazione a un dispositivo di protezione totale secondo l'ordinanza sulla radioprotezione
Calibrazione conforme agli standard a VDI 2617 per risultati di misura affidabili e tracciabili, opzionalmente con certificato DAkkS

Dati tecnici

3D-CNC-macchina di misura a coordinate con tomografia computerizzata-sensori

Max. Dimensioni del pezzo D = 289 mm / L = 456 mm (a seconda di rapporto d'aspetto dei pezzi)

Ammissibile deviazione della misura della lunghezza fino a 4,5 µm
