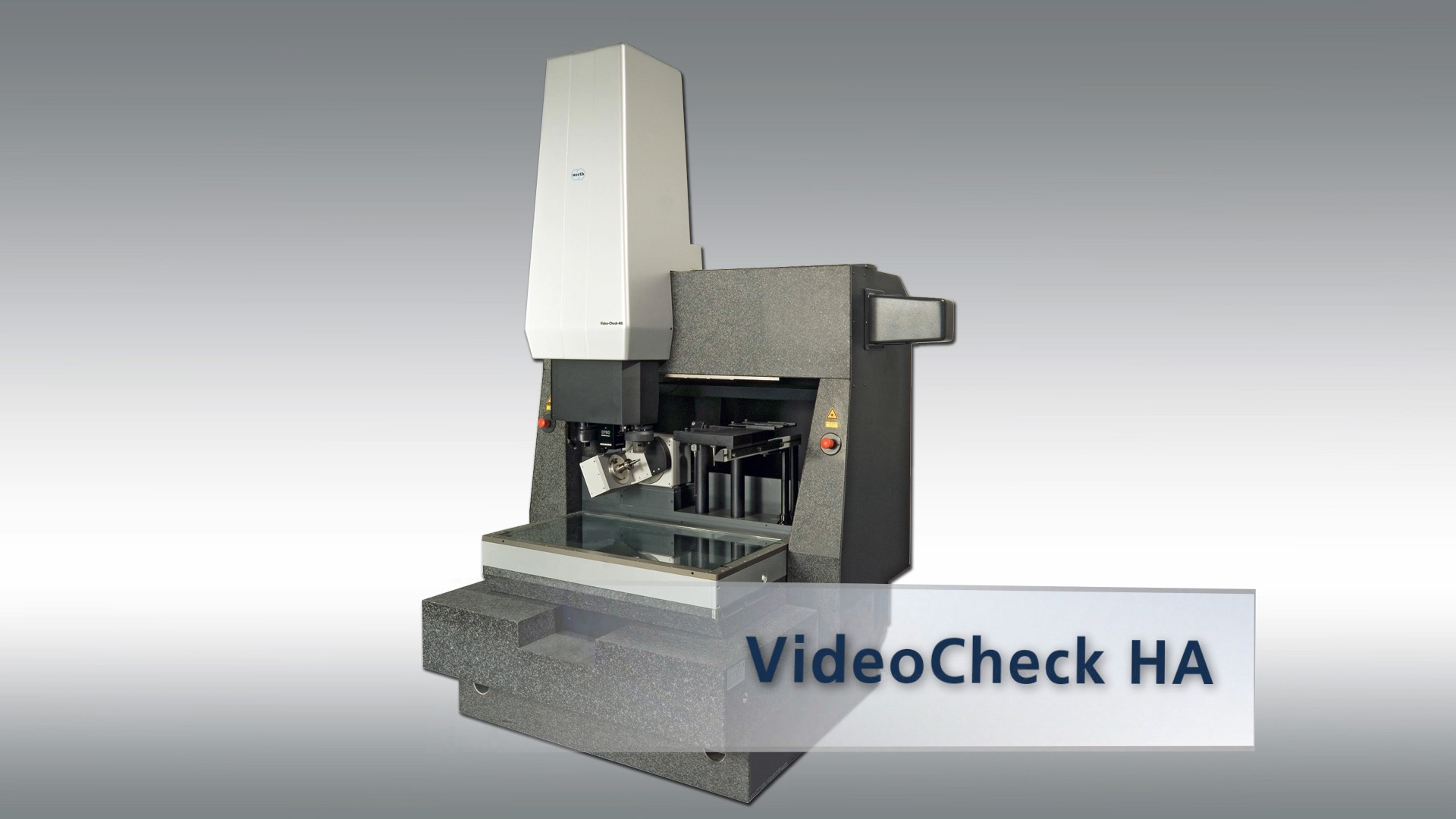

VideoCheck® HA

L'alta precisione macchina di misura a coordinate multisensore per misurazione pezzi di grandi dimensioni, con assi Z multipli su richiesta

Vantaggi

Il VideoCheck® HA è la versione ad alta precisione del VideoCheck® FB e può essere dotato di più assi indipendenti del sensore. immagine complessiva risoluzione Nella modalità di scansione raster HD brevettata, le singole immagini acquisite durante il movimento vengono sovrapposte per formare un'immagine con una risoluzione fino a 20.000 megapixel, che consente di effettuare misure rapide "in picture" con un'elevata precisione. Werth Fiber Probe® Il VideoCheck® HA è ideale anche per altri sensori di alta precisione, come quelli brevettati, e ha un'ampia gamma di applicazioni. È possibile ottenere la certificazione SEMI per l'industria dei semiconduttori.

Per guardare questo video, accettare "Altro" nelle impostazioni. Più vantaggi

Deviazione della misura della lunghezza Se si rispettano le specifiche, il tavolo di misura in granito a cuscinetto d'aria può essere caricato fino a 100 kg o, a scelta, fino a 250 kg.
Attacco a luce trasmessa Il tavolo può essere rimosso per misurazioni su pezzi particolarmente pesanti.
Giunto girevole sonda di misura 3D pinole pinole tattile multisensoriale Gli assi dei sensori indipendenti consentono un utilizzo ottimale del campo di misura, ad esempio i sensori tattili SP80 e SP25 possono essere sostituiti allo stesso tempo, mentre il secondo è dotato di sensori ottici e ottici.
Sensori Riduzione del rischio di collisione tra il pezzo e il sensore.
Pinole Un secondo è disponibile anche in un secondo momento retrofittabile

Dati tecnici

Macchina di misura a coordinate multisensore 3D-CNC ad alta precisione (High Accuracy), con sistema fisso portale

X = da 400 (530) mm a 1000 (1130) mm, Y = da 400 mm a 2000 mm, Z = da 300 mm a 600 mm

Deviazione della misura della lunghezza Consentita fino a 0,25 µm

Sensori e accessori

Filtro

Ulteriori attrezzature per il VideoCheck® HA

Sensore

Werth Image Processing BV

Telefono	+39 3400582226
E-mail	info@werth-italia.it

VideoCheck® HA

L'alta precisione macchina di misura a coordinate multisensore per misurazione pezzi di grandi dimensioni, con assi Z multipli su richiesta

Multisensoriale Perfettamente integrato

Più vantaggi

Design

Campo di misura

Precisione

Ulteriori attrezzature per il VideoCheck® HA

L'universale software di misurazione per macchine di misura a coordinate con ottica, scanner, tomografia computerizzata e tecnologia multisensore

Servizio completo intorno alla macchina di misura a coordinate

Esempi di pezzi da lavorare VideoCheck® HA
