Sonda laser Werth WLP

Sensore laser di distanza secondo il principio di Foucault

Vantaggi

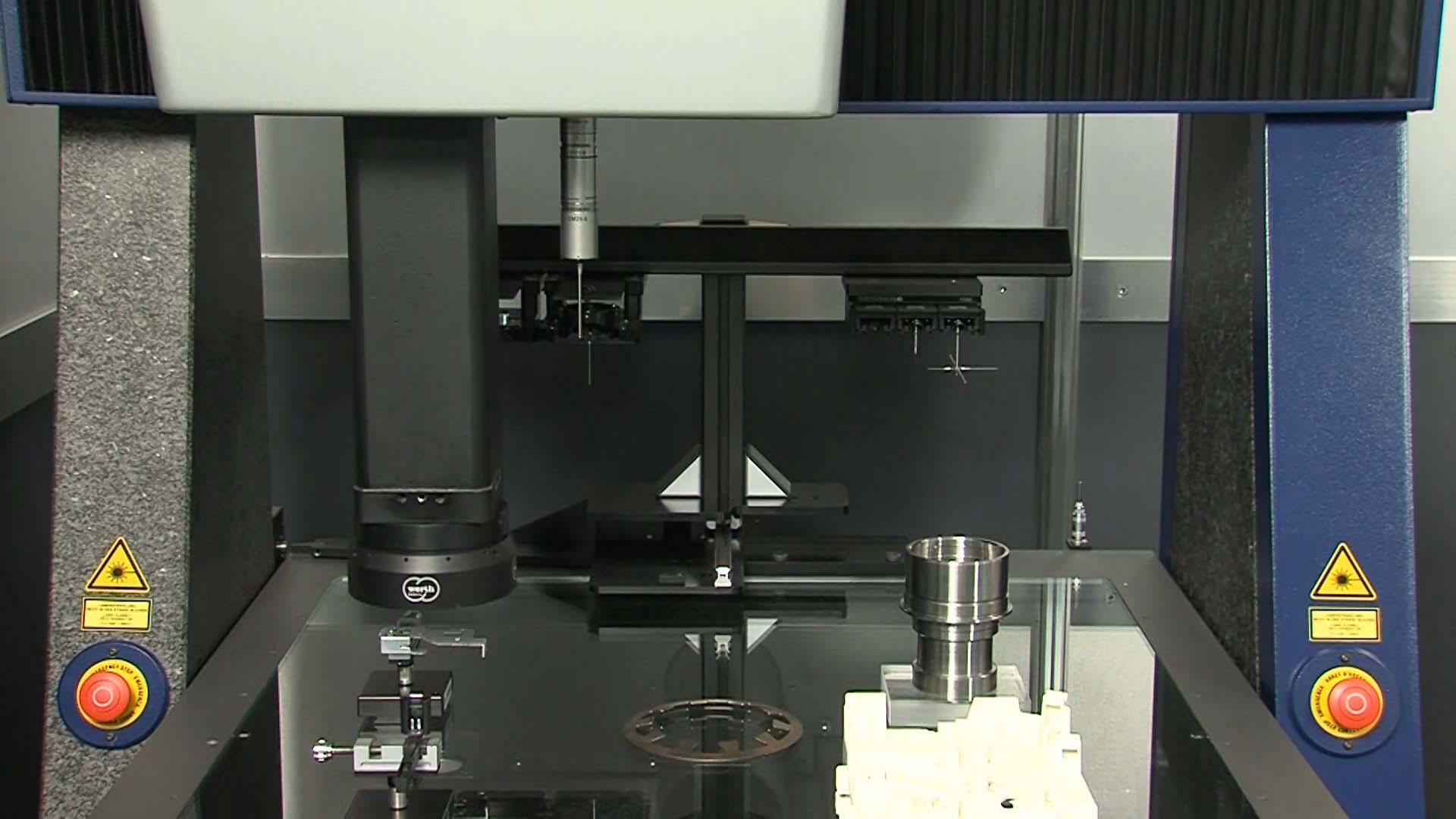

Con i sensori di triangolazione convenzionali, risultato della misurazione dipende fortemente dalla struttura e dall'angolo di inclinazione della superficie. Ciò comporta incertezze di misura relativamente elevate, che consentono di utilizzare il sensore solo per compiti di misura meno precisi. Risultati migliori si ottengono con il sensore laser WLP Foucault integrato nel percorso del fascio del Werth Zoom. Questo è particolarmente adatto per misure rapide di planarità di superfici inclinate fino a 80° o di superfici curve corrispondenti.

Per guardare questo video, accettare "Altro" nelle impostazioni. Più vantaggi

Grazie al suo design speciale, l'esclusivo principio di Foucault di Werth Laser Probe offre possibilità di applicazione che vanno oltre i limiti dei tipici laser TTL (Through The Lens).
Il WLP è integrato direttamente nel percorso del fascio di un sensore di elaborazione delle immagini, in modo da rendere possibile un cambio di sensore molto veloce.
La scansione laser può essere osservata visivamente molto bene a modo di misura
Elevata velocità di misurazione scansione di contorni o profili superficiali
Nessuna perdita di campo di misura comune, poiché non c'è offset del sensore

Dati tecnici

Ottico-assiale (Foucault-tagliare)

Ammissibile deviazione di sondaggio fino a 0,75 µm

Grazie all'asimmetria del fascio laser a) attraverso l'uso di un tagliare b) Foucault, la luce riflessa in modo diffuso colpisce diverse posizioni del diodo differenziale c), dalle quali viene determinata distanza la superficie del pezzo d). L'integrazione in un sensore di elaborazione delle immagini f) (illuminazione non mostrata) avviene tramite uno specchio divisore e).

Principi dei sensori compatibili

Sensore
